制冷设备的管子连接方式:焊接

2012-12-23 11:12:42 2126

制冷设备的管道的焊接可采用电焊、银钎焊、铜焊等,紫铜管与无缝钢管都适用。
紫铜管的焊接最好采用银钎焊,因为银钎焊在焊接时温度低,焊料的流动性能好。常用银钎料牌号为LAg45,含银量为45%,其余为铜,助焊剂为XH4210.在没有银钎焊的条件下,也可以采用铜焊,铜焊的焊接强度比较高,但由于铜焊所需的温度高,容易引起紫铜管的氧化变质,使管子的强度下降,所以铜焊时应注意掌握温度。

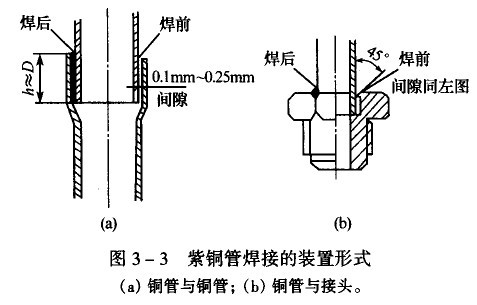

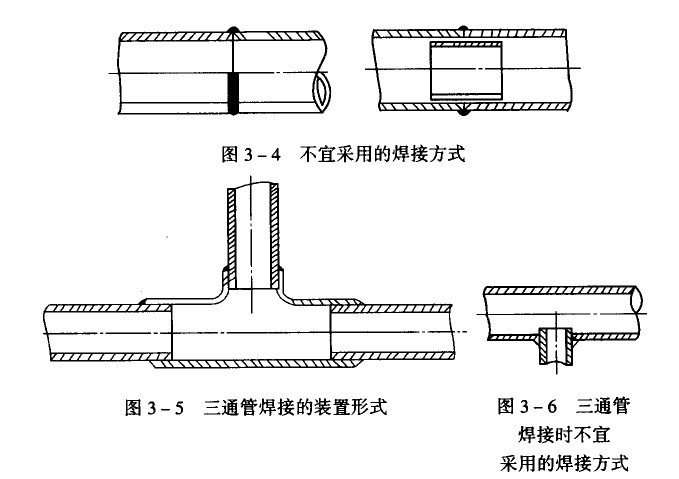

相同直径紫铜管的对焊,应采用插入焊的结构形式,见图3-3。紫铜管的一端用钢冲模冲成扩口,将接头部分内外表面用砂布擦亮,并插入扩口内紧压,以免焊接时焊料从间隙流进管内,焊接时最好将管子垂直安放。同管径对接时,不宜采用如图3-4所示的焊接方式,因紫铜管管壁薄,难以保证焊接质量。

制冷设备如果要连接三通管,同应预制三通接头,应按图3-5所示的方法焊接,不宜采用如图3-6所示的焊接方式。


无缝钢管一般采用电焊,不宜采用气焊,因为气焊的应力难以消除,可采用对接方式进行焊接,如图3-7所示。

管口应先加工成适当当的坡口才可以进行焊接。焊料为低碳焊条,材料的牌号:气焊- 08钢气焊条,电焊一结422或4260管路焊接后,经检漏发现有渗漏点时应进行补焊,补焊时应注意:
(1)不可在管路系统内有压力存在的情况下进行补焊,否则操作
既不安全,补焊质量也不好。
(2)补焊前要清除表面的油漆、锈层,并用砂布擦净。
(3)原为铜焊的可用银钎料补焊,能达到满意的质量要求。原为银钎焊的应仍用银钎焊进行补焊;磷铜焊的只能用磷铜焊料进行补焊;锡钎焊也只能用锡合金补焊。
