高压蒸汽采暖系统

2014-02-20 02:02:48 2050

高压蒸汽采暖系统多用于对采暖卫生条件和室内温度均匀性要求不高、不要求调节每一组散热器散热量的生产厂房。高压蒸汽采暖系统的供汽表压力P>0.07MPa,但一般不超过0.39MPa。

一般高压蒸汽采暖系统与工业生产用汽共用汽源,而且蒸汽压力往往大于采暖系统允许最高压力,必须减压后才能和采暖系统连接。高压蒸汽采暖系统原则上也可以采用上供式、中供式或下供式。为了简化系统及防止水击,应尽可能采用上供式,使立管中蒸汽与沿途凝结水同向流动。

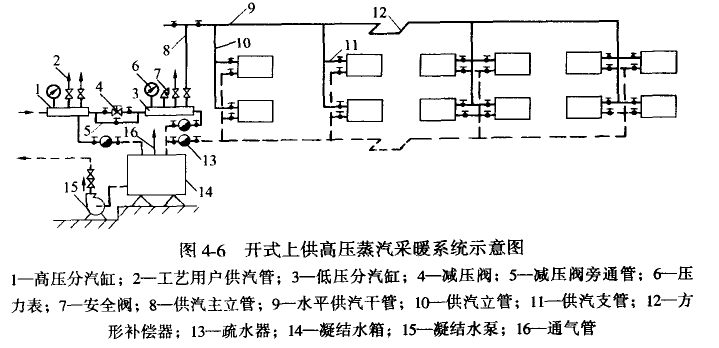

图4-6为开式上供高压蒸汽采暖系统的示意图。由锅炉房将蒸汽输送到热用户。首先进入高压分汽缸1,将高压蒸汽分配给工艺生产用汽。高压分汽缸上可分出多个分支,向有不同压力要求的工艺用汽设备供汽。蒸汽经减压阀4减压后进入低压分汽缸3。减压阀设有旁通管5,供修理减压阀时旁通蒸汽用。安全阀7限制进入采暖系统的最高压力不超过额定值。从低压分汽缸3上还可以分出许多供汽管,分别供通风空调系统的蒸汽加湿、汽水换热器以及蒸汽加热器和用蒸汽的暖风机等用汽设备。系统中设有疏水器13,将沿途以及系统产生的凝结水排到凝结水箱14中,凝结水箱上有通气管16通大气、排除箱内的空气和二次蒸汽,也因此称为开式系统。凝结水箱中的水由凝结水泵15送回凝结水泵站或热源。

高压蒸汽采暖系统每一组散热器的供汽支管和凝结水支管上都要安装阀门,用于调节供汽量或关闭散热器,防止修理、更换散热器时高压蒸汽或凝结水汽化产生的蒸汽进入室内。高压蒸汽采暖系统温度高,对管道的热胀冷缩问题应更加重视。图4-6中水平供汽干管和凝结水干管上设置方形补偿器12,用补偿器的变形来吸收管道热胀冷缩时产生的应力,防止管道被破坏。凝结水在流动过程中压力降低,饱和温度也降低。凝结水管管壁的散热量比较小,凝结水压力降低的速率快于焓值降低的速率,凝结水中多余的焓值会使部分凝结水重新汽化变成“二次蒸汽”。在开式系统中二次蒸汽从通气管16排出,浪费了能源。在闭式高压蒸汽采暖系统中采用图4-7所示闭式凝结水箱。由补汽管5向箱内补给蒸汽,使其内部压力维持在5kPa左右(由压力调节器3控制)。水箱上设置安全水封2,防止箱内压力升高、二次蒸汽逸散和隔绝空气,从而减轻系统腐蚀、节省热能。

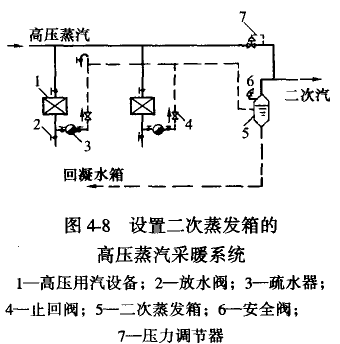

当工业厂房中用汽设备较多,用汽量大时,凝结水系统产生的二次蒸汽量大,还可以利用二次蒸。发箱将二次汽汇集起来加以利用。图4-8是设置二次蒸发箱的高压蒸汽采暖系统。高压用汽设备1的凝结水通过疏水器3进入二次蒸发箱5。二次蒸发箱设置在车间内3m左右高度处。蒸汽在二次蒸发箱内扩容后产生的二次汽可加以利用。当二次汽量较小时,由高压蒸汽供汽管补充。靠压力调节器7控制补汽量,以保持箱内压力20-40kPa(表压力),并满足二次蒸汽热用户的用汽量要求。当二次蒸发箱内二次汽量超过二次蒸汽热用户的用汽量时,二次蒸发箱内压力增高,箱上安装的安全阀6开启,排汽降压。
