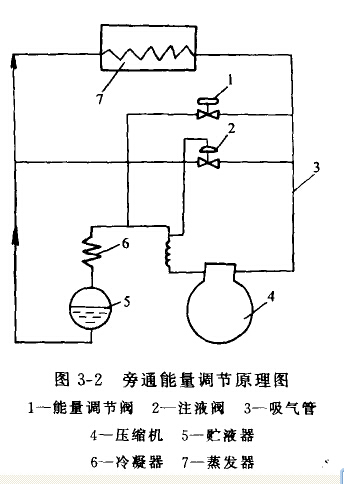

对于本身没有能量调节装置的中小型压缩机，可用旁通调节阀进行能量调节。图3-2为旁通能量调节原理图。其能量调节的原理是；热负荷下降时，吸气压力将降低。当低于能量调节阀1的给定压力时，阀自动打开，使部分高压冷剂气体直接旁通到吸气管3。这样既能防止吸气压力进一步降低，又能使压缩机的净制冷量下降。

由于通过能量调节阀旁通到吸气管的制冷剂温度相当高，容易造成排气温度过高，所以需在贮液器5的出口和压缩机吸气管之间装上注液阀2。在排气温度超限时，注入一定量液态制冷剂，将排温控制在允许的范围内。

注液阀是气动直接作用式比例调节阀，其感温包绕在压缩机排气管上，感受排气温度。当排气温度超过调定值，便打开喷液。阀开度与排气温度超过给定值的量成正比，阀中也有冷凝压力补偿装置，使其工作不受冷凝压力的影响。

旁通能量调节中的旁通翩冷剂，压缩机对其做了功而投有产生有效冷量，显然是不经济的。因此，从节能的角度，除了小型制冷装置外，一般不宜采用这种调节方法。
