小型溴化锂吸收式制冷机的具体实施方式

2015-12-05 11:12:29 1016

本发明为一种小型溴化锂吸收式制冷机,主要由高压发生器、高温热交换器、低温热交换器、低压发生器1、冷凝器2、蒸发器3、吸收器4、溶液泵以及连接该系统的管路、阀件等组成。

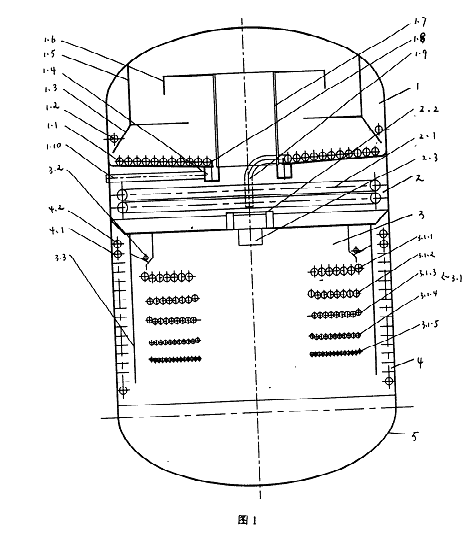

参见图1,图1是本发明所涉及的一种小型溴化锂吸收式制冷机的低压发生器一冷凝器与蒸发一吸收器装置布置图。该装置由上部低压发生器一冷凝器腔和下部蒸发一吸收器腔组成。

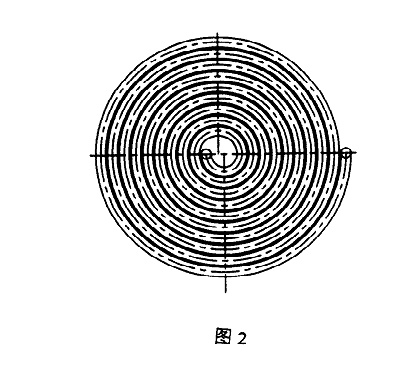

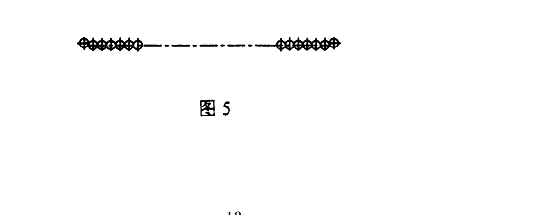

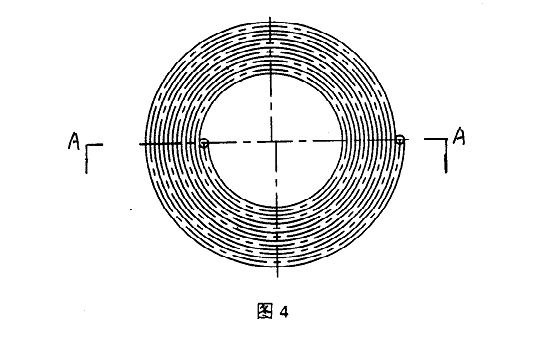

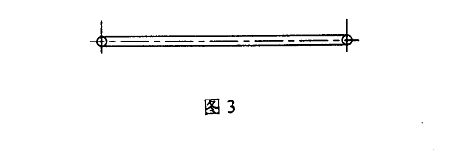

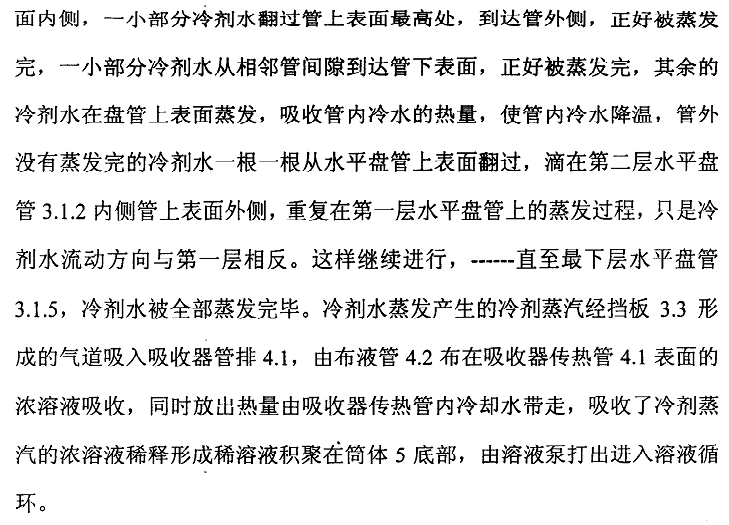

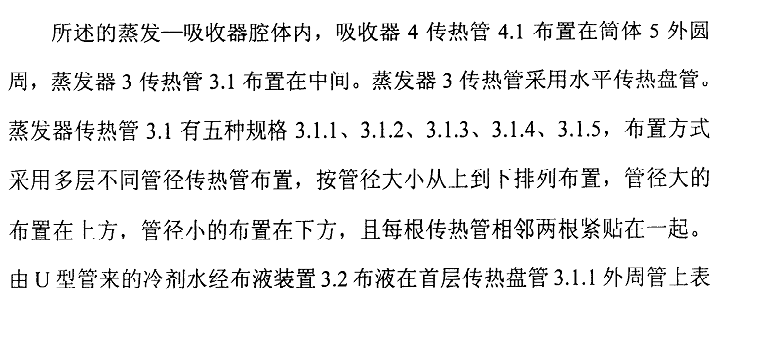

所述的低压发生器一冷凝器腔体内低压发生器l布置在筒体5最上部,冷凝器2布置在低压发生器l下方。低压发生器l传热管1.1采用平面传热盘管,由管外圈向内圈呈倾斜向下状盘旋,底部紧贴低压发生器1底部壳体。布液管1.2布下的中间溶液在挡板1.3的导流下流向最外侧传热管,溶液逐根翻过传熟管由管内高发冷剂蒸汽加热浓缩,分离出低压发生器冷剂蒸汽,并浓缩成浓溶液,浓溶液翻过挡液板1.8进入低发液囊1.4,由浓溶液出液管1.10导出进入制冷机的低温热交换器壳程。分离出的低压发生器冷剂蒸汽经由挡板1.5、1.6组成的迷宫型挡液通道后气液分离,冷剂蒸汽由气道管1.7形成的通道进入冷凝器2。低压发生器1传热盘1.1内高发冷剂蒸汽由管外侧进入,加热管外溶液后被冷凝,形成的凝水从管内侧流出,经节流后由凝水节流管1.9进入冷凝器2,冷凝器2底部水盘内正对着凝水节流管1.9设置防冲板2.2。冷凝器2传热管2.1采用水平盘管。冷凝器2传热管2.1管内冷却水冷凝来自低压发生器的冷剂蒸汽及经凝水节流管1.9的来自高发的冷剂蒸汽凝水,使低压发生器冷剂蒸汽降温后冷凝和高发冷剂蒸汽凝水降温后共同进入冷凝器水盘,由冷剂水盒2.3汇集后,经小孔节流后经U型管进入蒸发器3。
