制冷机辅助设备的安装

2012-12-23 11:12:53 2153

制冷机辅助设备的安装,通常的主要辅助设备有:冷凝器,蒸发器,储液器,热交换器,加热器,冷冻油罐等。正确的安装,机器的节能效果显现,安静平和运行;不能正确安装,小方面不节能、噪音大,大方面机器不能使用甚至制冷机损坏。今天介绍的主要辅助设备有冷凝器、蒸发器和储液器。

(1)冷凝器。对于立式冷凝器应按图纸对基础进行“放线”,以确定冷凝器就位方向。冷凝器安装大体与压缩机相同,不过要用铅垂线来保证安装垂直,不许偏斜和扭转。操作检修平台要牢固可靠,并能承受因排气管受热后的水平推力。卧式冷凝器安放在支架上,往往与储液器一起安装在同一垂直面上,并在支架(半圆形垫木)上垫以10mm -20mm厚的石棉板,用水平尺找平,但需略倾斜于放油端。
(2)蒸发器。蒸发器分卧式及立式两种。卧式蒸发器安装与卧式冷凝器相仿。在支座上放与绝热层同厚的圆弧形垫木(垫木经浸泡沥青处理),在垫木上,再放上石棉板,使其受力均匀。立式蒸发器普遍用于空调,它的安装比卧式蒸发器复杂。
立式蒸发器的基础用混凝土垫层、“两毡三油”、绝热材料及与绝热层厚度相同的浸沥青枕木组成,枕木的数量根据蒸发器的重量及长度而定。当基础作好之后,将试水压不漏的蒸发器箱体安放在基础上,再吊装蒸发器管束并予以固定。管束安装略倾斜于放油端。
(3)储液器。储液器的安装与卧式冷凝器相同。根据使用的具体情况,储液器可以不用地脚螺丝而直接放在支座上。

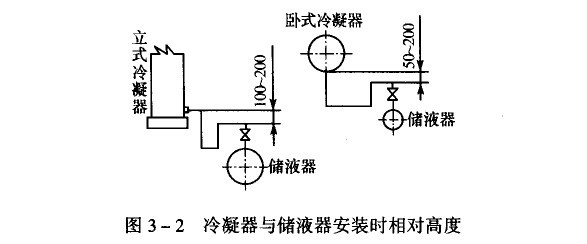

冷凝器和储液器安装时的相对高度,如图3-2所示。其相对高度应予保证,使冷凝后的制冷剂液体靠重力流人储液器的可能性。

如果两个储液器并联,可在两个储液器下面之间设一连接管,管道上装一个截止阀,以保证两个液面一致。
在安装储液器的时候,必须注意安装方向,使出液口是靠近节流阀一边,有的进、出口液管口径一样,而且是对称布置,因此必须弄清储液器出液口的位置,有的储液器放油口在上面也要判别清楚,不过放油管进入储液器的深度比出液管更深。
其他辅助设备如油分离器,空气分离器,中间冷却器,氨液分离器可参考上面的办法进行安装。
