制冷剂的充注

2013-09-17 08:09:07 2232

电冰箱与空调器的种类和大小不同,制冷剂需用量不同,充注的方法也不同。

根据前述已知,电冰箱压缩机上都留有一个工艺管,管上焊上一个施拉德阀,通过施拉德阀即可较容易地实现抽真空和充注制冷剂操作,操作完成后,将工艺管夹扁封死。

对于空调器来说,窗式空调器也有一工艺管,其制冷荆的充注操作与电冰箱类似,而分体式空调器则差别较大,具体如下:

1.由高压阀充注制冷剂

在高压截止阀的维修口接带顶针的专用充氟软管,将顶针接头旋紧,排除软管内的空气后,将制冷剂容器倒立,打开容器阀门,液体制冷剂将流入空调器的高压侧。当系统和容器中的压力平衡后,制冷剂停止流入系统,这时可用温水提高容器的温度,即提高容器内的压力,使制冷剂液体继续流入制冷系统。整个操作过程是在压缩机不工作的状态下进行的。

由高压侧充注制冷剂适用于充注量较大的设备或设有储液器的设备,一般采用“称重”的方法控嗣充人量。不具备“称重”条件时,则靠经验估计充入量。对于没有储液器或充注量要求的设备,可把充注工具再转接至低压阀,按照从低压阁充注制冷剂的方法,补充或排放部分制冷剂。

2.由低压阀充注制冷剂

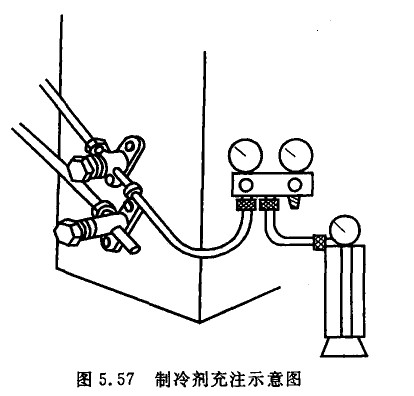

空调器制冷剂冷量较小、制冷剂需用量较少,一般采用由低压侧充注制冷剂气体的方法。这种方法充注速度较慢,但易于控制而且安全,家用空调的制冷荆充注一般都采用低压侧充注,具体方法如图5.57所示。

(1)将中间软管与氟瓶相连,并将组合式歧管压力表的低压软管与截止阀的维修孔相连,如需抽真空则将高压软管与真空泵相连,先进行抽真空操作,抽真空方法如前节所述。

(2)拧紧顶针接头,用系统的制冷剂蒸气(或氟瓶制冷剂)将软管内的空气冲洗干净。若之前有连接氟瓶的真空操作,则无需进行排除空气操作。

(3)启动空调器,运行稳定后,观察低压压力值,判断系统内制冷剂的存量。打开容器阀门,制冷剂气体将流人制冷系统,同时观测和控制低压压力,最终调整到空调器的标准蒸发压力。

(4)从低压阀充注制冷剂,制冷剂以气体形式进入系统。当容器内的气体压力与系统内的压力平衡时,可用温水对容器加温,提高容器内的气体压力,使制冷剂从容器内继续流人制冷系统。操作过程中不得将制冷剂容器倒立,防止“液击”事故的发生。
