溴化锂吸收式冷水机组的抽气装置和节流装置

2016-07-12 11:07:25 2306

节流装置

节流装置是一个重要部件。它有多种型式。可以是针状节流阀,浮球阀、U形管或小孔节流元件。溴化锂吸收式制冷机中最常用的是U形管和小孔节流元件。

1、U形管节流装置

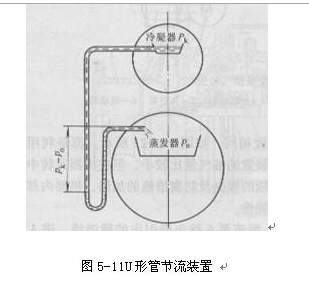

U形管节流装置结构简单、工作可靠、流量调节幅度宽,是溴化锂吸收式制冷机中应用最早、最广的节流装置。我国生产的单效机或两效机都采用这种节流方式。由图5-11可知,U形管的高度是保证节流的关键,其值与冷凝器、蒸发器间的压力差(pk-pO)有关。一般情况下,冷凝器与蒸发器的压差大约为9.8kPa,因此,U形管的高度略高于1m即可。其管径则是根据机组的制冷量而定。这种节流装置的缺点是外形尺寸较大,结构不够紧凑,对于压差较大的两侧,如高压发生器与冷凝器之间不宜采用。
