直燃型溴化锂机组的结构组成-2

2024-05-27 04:05:00 60

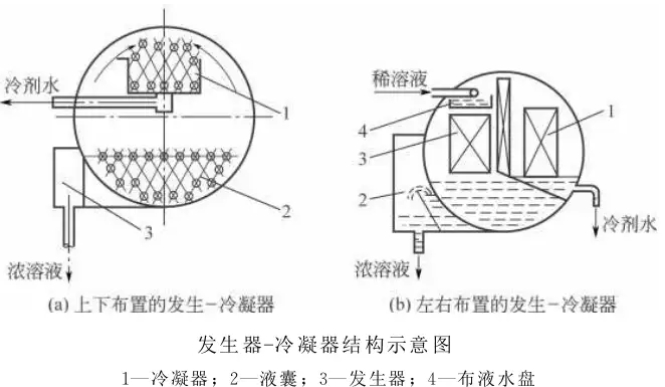

(3)冷凝器

冷凝器是为冷凝冷剂蒸汽的设备,如下图:



通常为管壳式结构,管内走冷却水,冷剂蒸汽走管外表面凝结。水源贫乏的地

区,也可采用风冷式冷凝器,此时冷剂蒸汽走管内,管外为空气冷却。冷凝器

的传热系数较低,凝结一定量的蒸汽需要较大的冷却面积。管壳式冷凝器的传

热管,一般是光管,风冷式冷凝器一般采用翅片管。

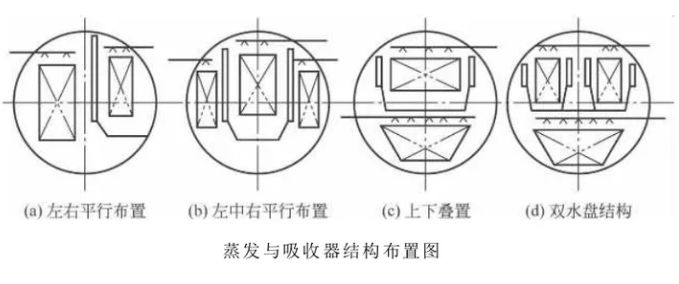

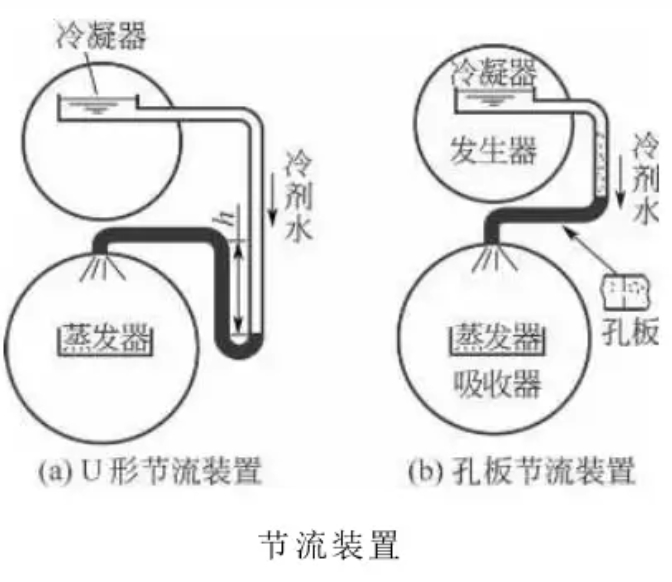

(5)节流装置


冷凝器与蒸发器之间存在压差和位差,冷凝器中的冷剂水在进入蒸发器前必须

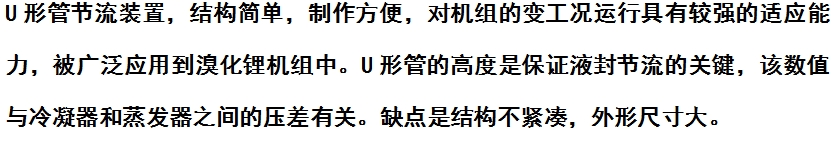

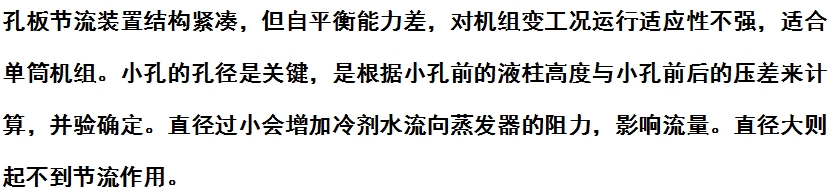

进行节流,常用的节流装置有U形管节流装置和孔板节流装置,如下图:


(6)溶液热换热器

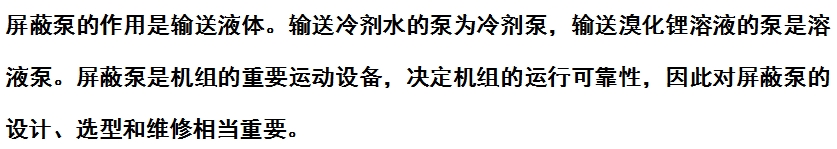

(7)屏蔽泵

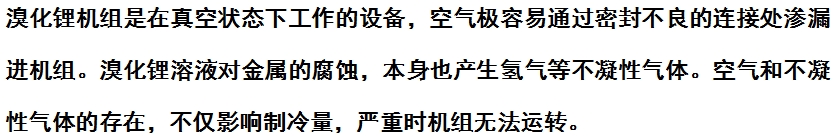

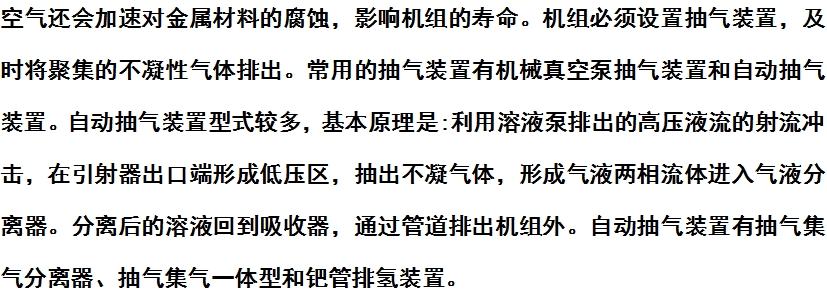

(8)自动抽气装置

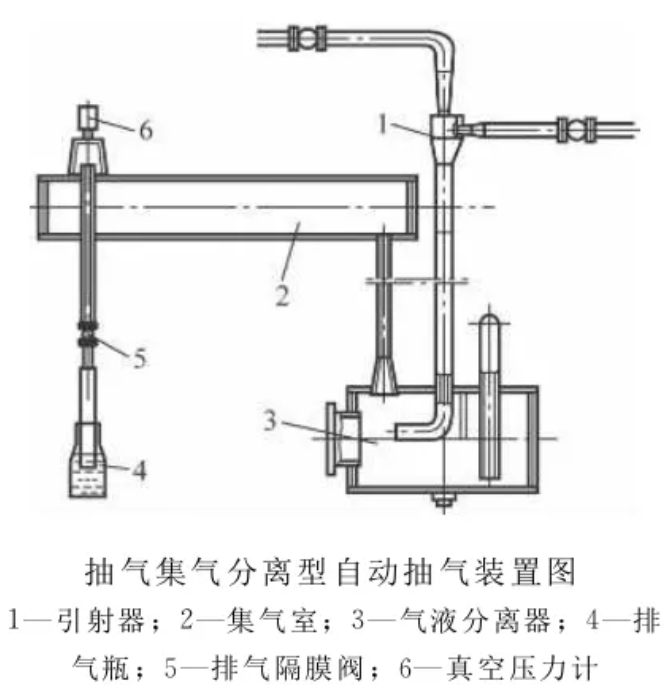

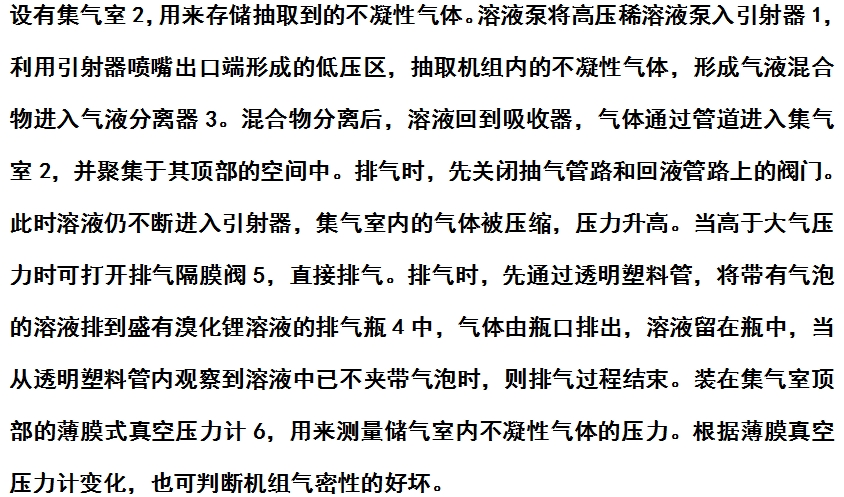

下图是一种抽气集气分离型自动抽气装置:

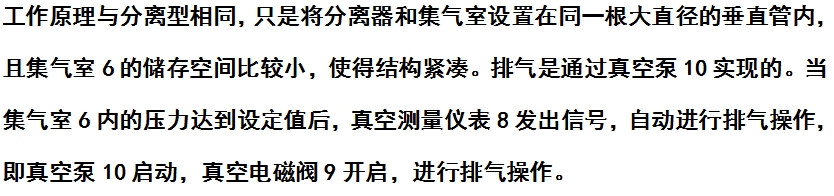

下图是一种抽气集气一体型自动抽气装置:

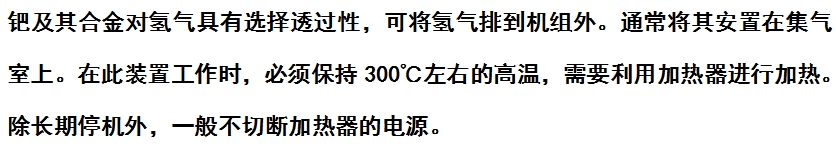

当机组的气密性较好,产生的氢气是不凝性气体的主要来源。为了排除氢气,

设置了钯管排氢装置,如下图:



本文标签: 直燃型 溴化锂
