溴化锂吸收式冷水机组结构
溴化锂吸收式冷水机组由发生器、冷凝器、蒸发器、吸收器、热
交换器等主要部件及抽气装置、熔晶管、屏蔽泵（溶液泵和冷剂
泵）等辅助部分组成。
热水流经发生器的换热管内，加热管外的溴化锂稀溶液，使其产
生出冷剂蒸汽，溶液浓缩成浓溶液。热水在换热管内放出热量，
温度降低后流出机组。发生器内压力约为7.6KPa（57mmHg）。

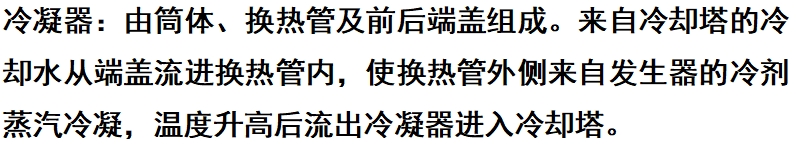

产生的冷剂水经U形管节流后进入蒸发器，在蒸发器内闪发降温后流入蒸发器冷剂水盘。冷凝器与发生器处在一个筒体（上筒体）内，压力相当。
吸收器：由换热管、前后端盖及喷淋盘、溶液液囊、溶液泵组
成。由冷却塔来的冷却水，从端盖进入换热管，使来自低温热交
换器喷淋在管外的浓溶液冷却。

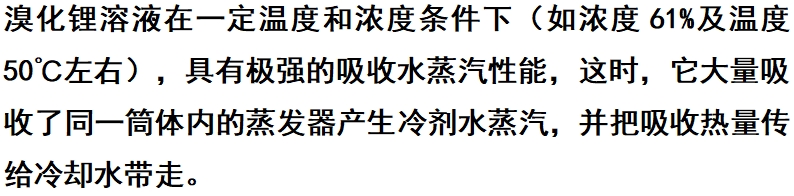

溴化锂溶液吸收了冷剂蒸汽后浓度变稀，流入底部溶液液囊，由
溶液泵送入发生器浓缩。吸收器与蒸发器处于同一筒体内，压力
相当。吸收器有两个，分别位于蒸发器两侧。

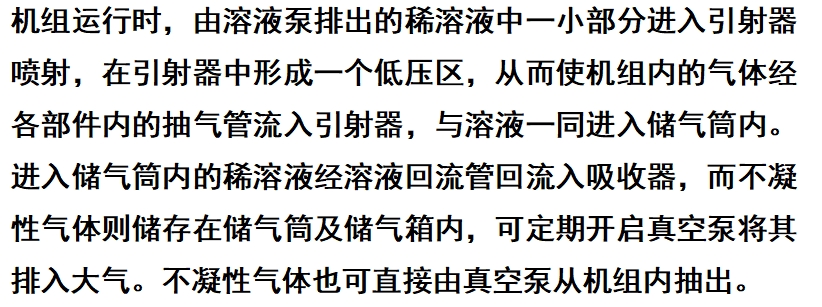

抽气装置：由装在机组内（吸收器、冷凝器）的抽气管、储气箱
及引射器、储气筒、溶液回流管、截止阀、真空泵组成，其作用
是抽除机组内的不凝性气体，以免影响机组的正常运行。
熔晶管：安装在发生器与吸收器之间，是溶液热交换器结晶后浓
溶液流回吸收器的通道。当溶液热交换器内的浓溶液因结晶堵塞
时，发生器液位上升，浓溶液溢流入熔晶管，直接进入吸收器。
屏蔽泵（溶液泵和冷剂泵）：是机组内工作介质流动的动力设

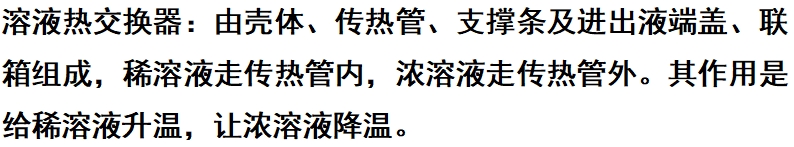

备。溶液泵将吸收器中的溴化锂稀溶液抽出，经溶液热交换器送
入发生器，在发生器中被加热浓缩后重新回流入吸收器。
