制冷系统主要部件的结构与维修:压缩机

2013-09-03 08:09:50 1846

压缩机是制冷系统的动力,是电冰箱、冷柜的“心脏”,它使制冷剂在制冷系统中循环,以实现制冷。压缩机按密封方式可分为开放式、半封闭式和全封闭式,按压缩气体工作原理可分为容积式和速度式。电冰箱、冷柜一般配置全封闭容积式压缩机,它具有结构紧凑、体积小、重量轻、震动小、噪声低及不泄漏等特点。全封闭压缩机又分为往复式和旋转式,往复式压缩机又细分成曲柄滑管式、曲柄连杆活塞式和电磁振动式,电冰箱、冷柜上用得最多的是滑管式和连杆式。

(一)往复式压缩机的结构与工作过程

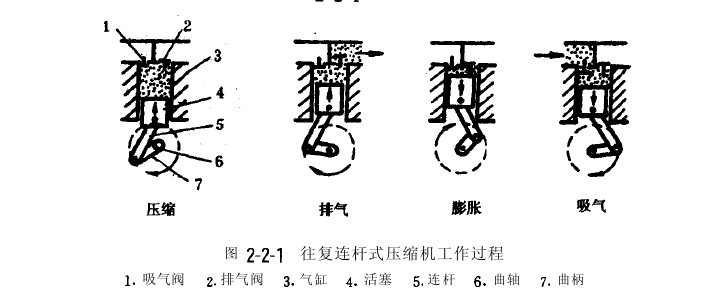

往复式压缩机通过一定的传动机构,将电机的旋转运动变成压缩机活塞的往复运动,来完成制冷剂气体的压缩和输送工作。图2-2-1为往复式压缩机的工作过程。

压缩:当气缸内充满低压制冷剂蒸气时,活塞从下止点开始往上运动,气缸容积逐渐变小,气缸内的蒸气被压缩,其压力、温度均上升。吸气阀由于受到较高的蒸气压力而关闭,而排气阀因蒸气压力还未达到排气压力,所以仍然保持关闭状态。

排气:随着活塞继续上行,被压缩的蒸气的压力逐渐高于排气腔压力,当蒸气压力稍高于排气阀的重量和弹簧力时,排气阀被顶开,气缸内高温、高压蒸气被上行的活塞推出,进入排气腔内。活塞上行到上止点时,排气过程结束。为防止活塞与阀板、阀片之间撞击,活塞顶而与阀板底面间留有一定的间隙(余隙)。

膨胀:活塞从上止点开始向下移动,气缸容积逐渐变大,留在余隙中的蒸气膨胀且温度、压力随着下降。当蒸气压力降到吸气压力时,该过程结束。在该过程中吸、排气阀都处于关闭状态。

吸气:活塞继续下移,气缸内的蒸气压力开始低于吸气腔压力,当其压力差足以顶开吸气阀时,压缩机开始吸气过程,并且持续到活塞下移至下止点吸气过程才结束。

总而言之,压缩机的曲轴旋转一周,活塞在气缸内就往复运动一次。当压缩机在电机带动下连续运转时,活塞就在气缸内不停往复运动,周而复始地进行上述4个过程,完成制冷剂的压缩和输送任务。
