活塞式冷水机组的压缩机有单台的，也有多台(2～6台)组合的，机组可根据空调负荷的变化，进行手动或自动能量调节，以达到调节制冷量和节约用电的目的。冷水机组在启动时，压缩机的所有汽缸都处于卸载状态，然后逐步自动延迟上载，启动灵活方便。在制冷系统中一般都设有超载、断水、断油、冰冻等安全保护装置，保证机组的安全运行。

冷水机组一般可向空调系统提供5～12℃的冷水，冷却水的进水温度一般为32℃，出水温度为36℃左右。

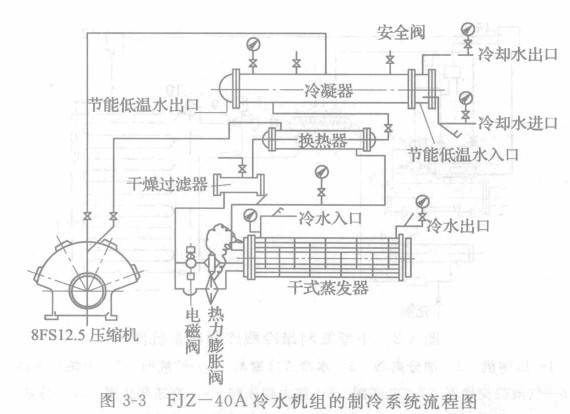

FJZ-40A冷水机组流程如图3-3所示，由图可见，R22在干式蒸发器内蒸发后，由回气管进入压缩机吸气腔，经压缩机压缩后变成高压高温蒸气，然后进入冷凝器中冷凝，冷凝后的制冷剂液体，进入换热器被从蒸发器来的回气过冷，再经过干燥过滤器和电磁阀进入热力膨胀阀，经节流降压后进人蒸发器，在蒸发器中吸收冷水热量后，又重新进入压缩机，如此循环不已。

图中压力表l、2分别指示冷凝和蒸发压力，冷凝器上的安全阀是安全保护装置，当发生断水故障使冷凝压力过高时打开，保证机组安全运行：在到换热器的供液管路上，装一个直通阀，它可以人为中断对蒸发器的供液。干燥过滤器的阀门供系统充灌制冷剂液体时使用。

蒸发器供液量由热力膨胀阀来调节，该阀的感温包设在蒸发器回气管上，由回气过热度来控制它的开度i蒸发器出口的温度计，供运行过热时观察使用。

机组还设有节能装置，该装置位于冷凝器下部，使用时根据水源情况有下面两种情况：

（1)如有低于冷却水的辅助水源，如低温冷却塔补给水或井水，使用时将低温水接入水盖底部的水阀，然后从另一端盖处引出：如果它的水质较好，可以再作为冷却塔的补给水。当它的出口压力高于冷凝器冷却水出口压力日寸，可直接引入冷凝器，否则独立引入冷水塔水池。辅助水源温度每低5℃，可以增加4%的冷量。装置的辅助用水量为1O～15m3/h。水温低于冷却水温度7℃时，可以两台机组串联使用，当低于10℃时，可以三台机组串联使用，用水量可选用上限。具体做法是将冷凝器左右两端盖内隔板上开孔封死。

(2)如没有低予冷却水温度的辅助水源直接引入冷凝器时，则将节能装置进出口水管按常规接法接上。
