开启式压缩机- 8FSlO型

2013-10-09 07:10:25 2198

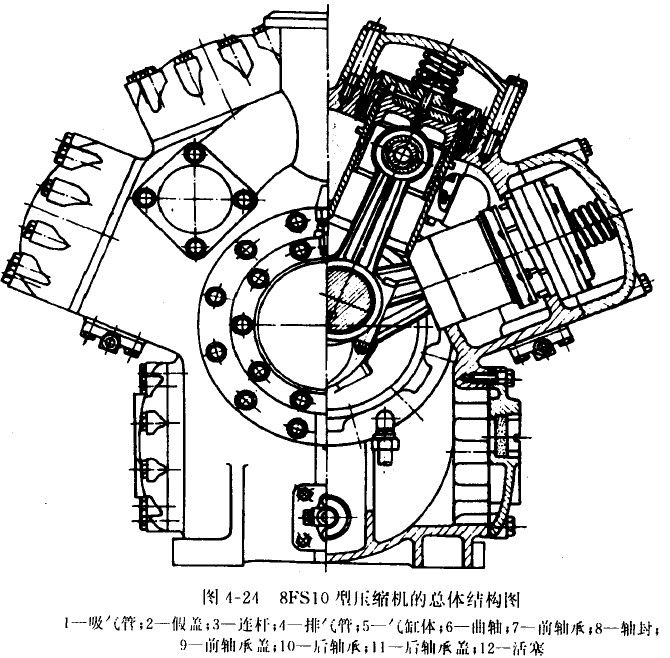

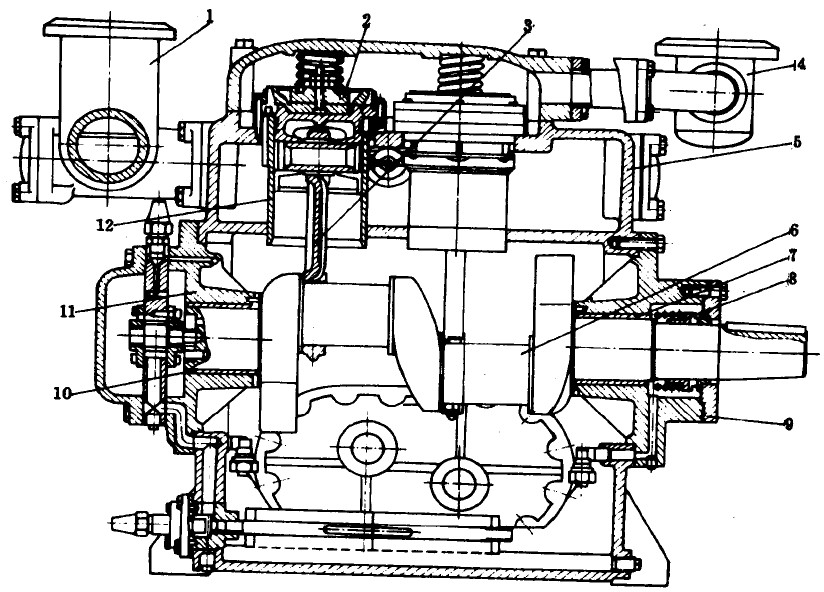

8FSlO型压缩机的结构如图4-24所示。它的缸径为100mm,行程70mm.转速1440r/min.当用R12时,其标准制冷量为97.7kW,用R22时的标准制冷域为156.3kW,是属于中型压缩机。

压缩机的8个气缸是扇形布性的相邻气缸中心线夹角为45。,曲轴上两曲拐的夹角为180。

压缩机采用铝合金筒形活塞,上面装有两道气环和一道油环,通过活塞销和连杆相连接。曲轴为双曲拐的整体铸造结构,每个曲柄销上安装四个连杆,曲轴中开有油道,其主轴承和连杆轴承分别由轴的两端供油,并通过连杆体中的钻孔,对活塞销进行润滑。

气缸体采用可拆换的气缸套结构形式,其上部凸缘是吸气阀座。排气阀板絮很盖弹簧压在气缸套上,防止发生液击(吸入湿蒸气)或上油时损坏压缩机。吸气阀和排气阀均采用环状阀结构形式。

曲轴伸出端的轴封是弹簧式,其轴封橡皮制成波纹形,具有良好的密封性能。

机体为整体铸造结构,吸、排气腔设置在机体中。曲轴箱两边的窗孔用侧盖封闭,侧盖上有油位指示器.供检查油面高低之用。

压缩机的前后端装有吸、排气管。低压蒸气从吸气管经过滤网进入机体内的吸气腔,经气缸套上部凸缘处的吸气网进入气缸,被压缩后,通过排气阀进入排气腔,由此进入排气总管。吸气腔和排气总管之间装有安全阀。当排气压力因故超过规定值时,安全阀被顶开,高压气体将流回吸气腔,避免事故的产生。

压缩机的气缸套依带吸入低压蒸气进行冷却,在它的周围设有顶开吸气阀的顶杆和转动环等卸载机构。转动环由油缸拉杆机构控制,用来调节工作气缸数和卸载启动。

压缩机采用压力润滑,由轴后端转子式油泵供油。润滑油从曲轴箱底部经滤油器进入油泵,加压后从曲轴两端进入润滑油道。

曲轴箱下部装有吸、排润滑油用的三通阀。
