空冷式冷凝器

2013-10-23 09:10:17 1942

空冷式冷凝器可分为空气受追运动和空气自由运动的两种。前者主要用于制冷量小于60kW的中小型氟利昂机组}后者主要用作300L。以下家用冰箱的冷凝器。近年来对于缺水地区,有的大容量制冷压缩机组也有采用空冷式冷凝器的。

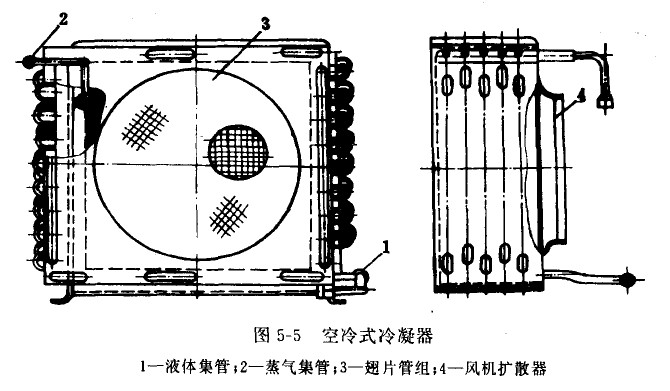

受迫运动的空冷式冷凝器又称为风冷式冷凝器,冷却管一般制成套片管式,典型结构如图5-5所示。氟利昂在管内冷凝,冷却空气横向流过翅片管,迎面风速约2.5~3.5m/s。翅片管用外径10~16mm的铜管外套铝片。管组通常由直管或者U形管组成,并利用弯头通过铜焊或银焊连接起来。紫铜管与铝翅片间的良好接触是甩钢球胀管或液压胀管来保证。钢球直径大约比紫铜管内径大o.5mm。各分路蛇形管间的连接较多地采用集管并联的形式,即制冷荆蒸气从上部的分配集管进入每根蛇形管,冷凝后的液体沿蛇管流下,经液体集管流出。这种冷凝器的传热系数约为25~50W/(m2.K),平均传热温差Atm=10~15℃,冷凝温度t≈外气温度+15℃,空气进出口温差为8~10℃,冷凝器沿着空气流动方向的管排数约4~6排。这种冷凝器必须使用风机.要消耗一定的电能。

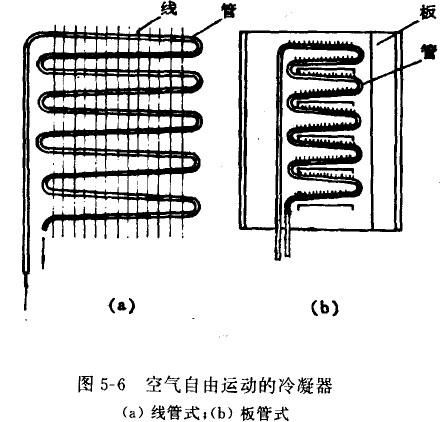

空气自由运动的冷凝器有线管式和板管式两种。线管式冷凝器如图5-6(a)所示,它由两面焊有钢丝的蛇形管组成,钢丝与管子互成垂直,并点焊到管壁上、钢丝直径为1~2.5mm,相邻两钢丝闻的距离为6~lOmm。冷凝管用的+5~7mm紫铜管,管间距为40--60mm。板管式冷凝器如图5-6(b)所示,它由蛇形管和整块金属板组成,两者电焊或钎焊在一起。在金属板上有时还开有条缝以便加热后的空气逸出,以增加传热管表面与空气间的传热温差。这种冷凝器的传热系数较低,一般为9~16W/(mz.K)。
