风机盘管机组换热器

2014-06-09 08:06:19 1773

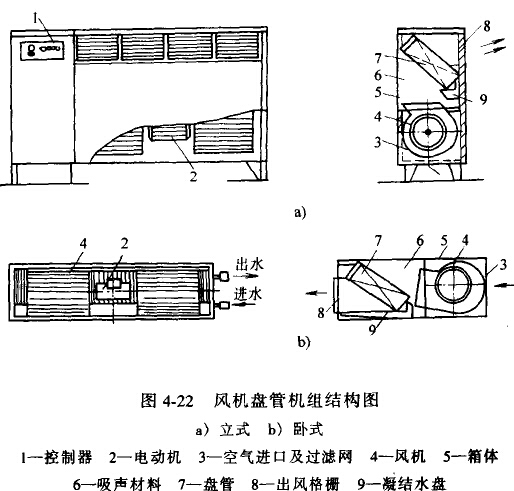

风机盘管是冷/热水中央空调必备的末端装置,它装在房间内,也有明装、暗装、卧式、立式等多种形式,图4-22是其中的立式、卧式结构图。图中风机不断地对房间内的空气进行循环,迫使空气流过盘管7的管外侧,而制冷机组产生的冷/热水受迫流过管内,对空气进行冷却或加热,进而维持了房间内的温度。

风机采用低噪声的多叶离心风机或贯流风机。每台风机均独立控制,分有高、中、低三档转速,以调节房间内空气循环量。风机盘管机组在对空气进行冷却时,制冷机组送来的载冷剂水温为7℃,使盘管外壁面温度常低于被冷却空气的露点温度,循环空气流过盘管时,不仅降温,空气中水蒸气流过低于其露点温度的冷表面时,就会凝结成水而析出,故风机盘管中均设有集水盘,将凝结水及时排出。

盘管内是冷/热水受迫流动,管外是空气受迫流过,其管内对流换热情况比R22在蒸发器和冷凝器的管内相变换热更好,故强化传热的目标仍在空气侧,它当然更需用整张套片的传热管,因此,传热管的基本结构与空冷式冷凝器、空气冷却器相同。

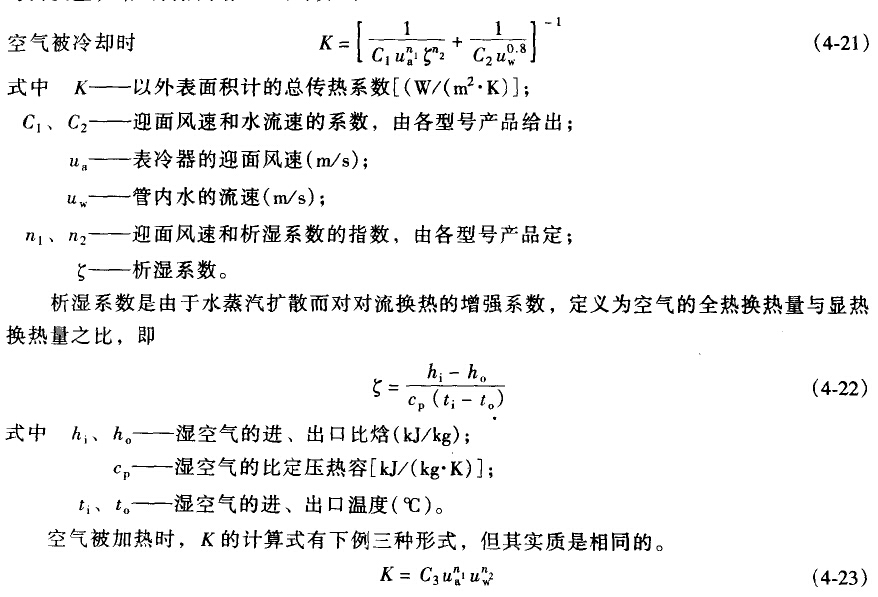

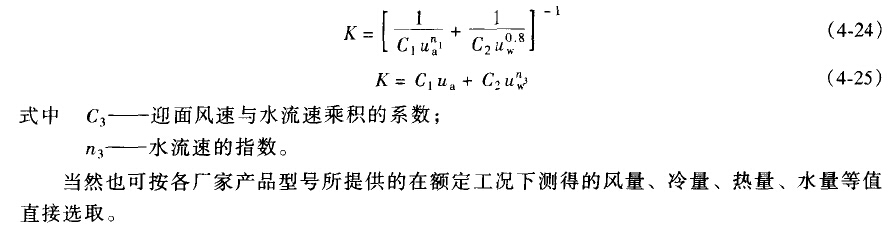

风机盘管式换热器的管排数、管径、翅片尺寸等品种变化较多,为较准确地给出各风机盘管的传热性能,各厂家对自己的产品进行测试,以对传热性能影响强烈的管内外流体流速等为变量,给出传热系数K的计算式。
