满溢式喷淋装置的设计及改进

2014-07-16 05:07:24 1817

虽然蒸发器和吸收器的结构改进很重要,但只有喷淋装置的同步配合才能达到最佳效果。在无泵的溴化锂制冷系统中,喷淋压差很小,且喷淋密度也很小。为了达到冷剂水和浓溶液一次喷淋就能完全蒸发和吸收,必须尽量使喷淋溶液喷的细而均匀。蒸发器要求的是提高换热效果,而且冷剂水较溴化锂纯净,因此采用较小孔径的喷嘴。而吸收器则要求提高质交换效果,因此可以采用较大孔径的通道,从而减缓喷射速度,增加液滴与冷剂蒸汽的接触时间。

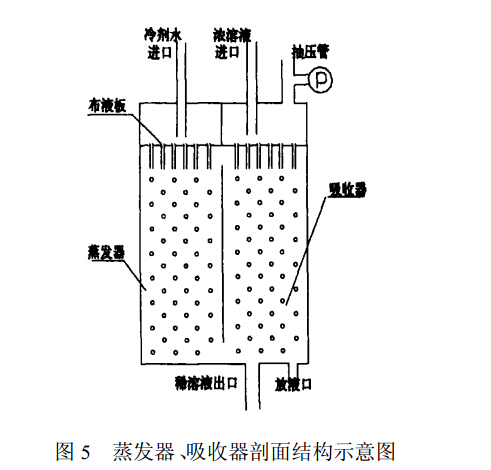

本试验改进的满溢式喷淋装置如图5所示。左边为蒸发器布液板 ( 孔口为 11mm × 11mm ) ,右边为吸收器布液板 ( 孔口为 13mm × 12mm ) 。在每个孔口中焊接 Φ 8mm 的不锈钢管 ,钢管长度为100mm 。 每个钢管高出布液板表面 5mm, 垂直对准其下方的换热管钢管 ,与第一层换热管的距离为20mm, 这样就可以基本保证布液板将液体均匀地布置在换热管上 , 并且减少了蒸发器 、 吸收器中横向气流对蒸发 、 吸收效果的影响 。
