溴化锂吸收式制冷机的安全保护

2014-12-19 07:12:53 1845

(一)防冻装置

防止冷媒水在传热管中冻结,是安全保护的一项重要内容,其方法是在蒸发器泵进口(或出口)冷剂水管道上,装设温度控制器.当冷剂水温度低于2℃时.温度控制器动作,使吸收器泵停止运转,并关闭加热蒸汽阀门.另外,也可以采用在冷媒水管道上装设压力控制器、压差控制器或有电接点的差压流量计等方法,当冷媒水泵发生故障或者冷媒水量过小时,发出控制讯号,使吸收器泵停止运转.并关闭加热蒸汽阀.

(二)防晶装置

当溴化锂溶液因浓度过高或量度过低而结晶时,制冷机就无法运行,因此要安装防晶装置.

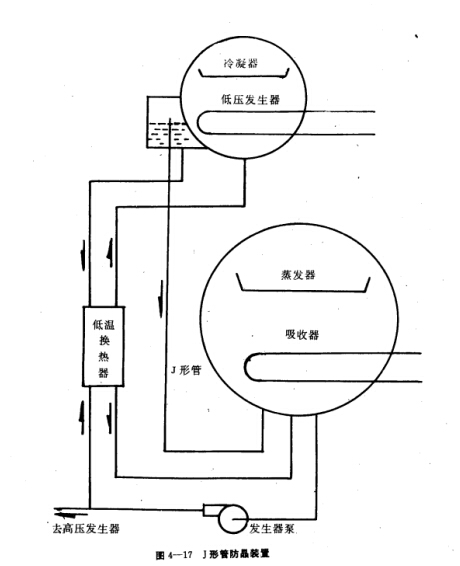

1.在低压发生器和吸收器之间设置J形管防晶装置,在溴化锂吸收式制冷机中,溶液换热器的浓溶液侧最易结晶.设置J形管防晶装置(图4-17)后,当低温换热器结晶时,浓溶液不能回吸收器,低压发生器的液位升高,便经J形管直接进入吸收器.而当发生器泵将温度较高的溶液,经低温换热器送往低压发生器时,就会使结晶自动清除.

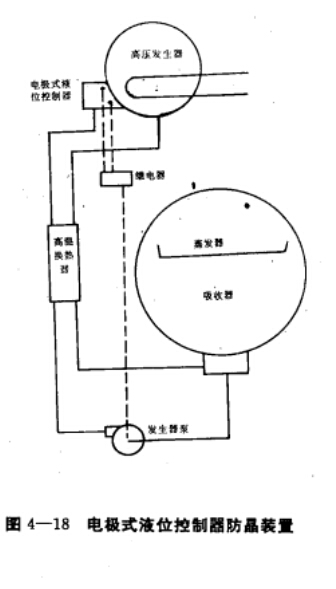

2.在高压发生器的液囊中装设电极式液位控制器.由于高压发生器的压力较高,它与吸收器之间不能采用J形管作为防晶装置,可采用图4-18所示的方法来消除结晶。当高温换热器结晶时,高压发生器的液位升高,超出某一给定位置后,液位控制器动作.发生器泵停止运行,高压发生器中的高温溶液,由稀溶液管道经高温换热量倒汽回吸收器;高压发生器液位降低后,由于液位控制器的作用.发生器泵重新运转,把温度较高的溶液,经高温换热器送入高压发生器.如此反复对结晶部位进行加温,就能使结晶消除.

3.在高、低压发生器出口浓溶液管道上,装设温度继电器.当低压发生器出口浓溶液温度超过100℃,高压发生器出口浓溶液温度超过160℃时,温度继电器动作,关小或关闭加热蒸汽阀,并发出报警.因为溴化锂浓溶液温度过高,容易出现结晶事故.

4.在蒸发器液囊中装设液位控制器,制冷机运行过程中,随着溶液浓度的升高,冷剂水的液位越来越高,当超过某一位置时,液位控制器动作,打开安装在冷剂水旁通管道上的电磁阀,使冷剂水由蒸发器液囊旁通入吸收器,以降低溶液的浓度.液位太低时,为防止冷剂水泵抽空和汽蚀,停止冷剂水泵工作.

5.在吸收器冷却水进口管道上,安装压力或压整继电器.当冷却水泵出现故障,或者由于其他原因,使冷却水量大幅度减少时,吸收器中的吸收效果大大减弱,可能引起浓溶液的浓度过高而结晶.在冷却水管道上安装压力或压差继电器后,一旦冷却水断水或水量大幅度减少时,就可以通过继电器,把加热蒸汽闪门关小或关闭,从而达到防晶的目的。

6.在控制线路中安装时问继电器,或者在高、低压发生器出口浓溶液管道上,装设温度继电器.防止制冷机停车时结晶.停车时,如果关闭加热蒸汽阀门后,其他各泵也同时停止运行,则因浓溶液尚未得到充分稀释,可能在停车后,随温度的降低而结晶。装设温度继电器或时间继电器,可使蒸汽阀门关闭后,其他各泵继续运转一段时间,使机内的浓溶液充分稀释.

(三)防止冷剂水污染装置

当冷却水温度过低时,会造成冷凝器中的冷凝压力过低,高、低压发生器,尤其是低压发生器的发生过程过于剧烈.把溴化锂溶液带入冷凝器,使蒸发器中的冷剂水含有溴化锂,即冷剂水污染.冷剂水的污染会使制冷机的性能降低,在运转过程中是不允许的,必须加以防止.

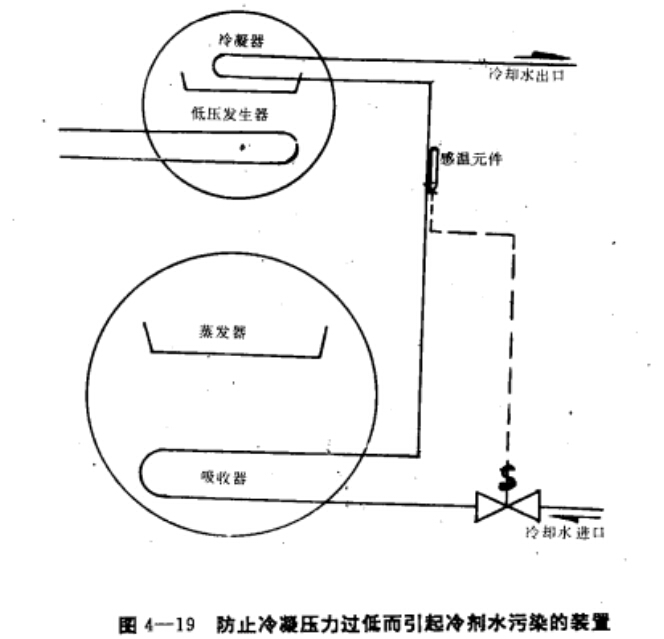

图4-19是防止冷凝压力过低而引起冷剂水污染的装置,它是在吸收器冷却水进口管道上装设冷却水量调节设备,通过改变冷却水量来控制冷凝压力,从而防止冷剂水污染.这种装置虽然成本较高.但对于在冬季运行的机器,这种保护装置还是必要的.

除上述原因引起冷剂水污染外,高、低压发生器液位过高,也会引起冷剂水污染.在高、低压发生器中装设液位控制器,控制溶液的液位,可防止这种污染发生.

(四)屏蔽泵保护装置

屏蔽泵的保护装置主要有:用热继电器作过载保护;用温度控制器装在电动机机壳上作过热保护;在冷却与润滑管道上装设压力(或压差)控制器,实现冷却或润滑管道阻塞保护.

(五)其他保护装置

1.防止高压发生器过压保护.两效溴化馒吸收式制冷机高压发生器的运行压力一般不宜超过0.1MPa(绝对压力).因为压力过高,溶液的沸腾温度升高,影响机器的正常运行.缩短使用寿命.为此,应在高压发生器中装设压力控制器,当压力超过0.1MPa(绝对压力)时,压力控制器动作,关小或关闭加热蒸汽阀.但这种压力控制器要求在真空状态下工作,而且控制范围(即控制器的开关差)小,仪表的选型较为困难.

2.防止机内过压.两效溴化锂制冷机运行时,如果发生器的传热管破裂,则压力较高的工作蒸汽就会大量泄入机内,使筒内压力异常升高,严重时可能引起机器破损.在高压发生器或低压发生器上装设压力控制器,控制过压停机,还有在高压发生器的筒体上,或在低压发生器的封盖上装设“防爆片”,防止机内压力过高而损坏制冷机.

3.防止蒸发温度过高.这种保护方法通常在冷剂水管道上装设温度控制器,当蒸发温度升高,引起冷剂水温度异常升高时,温度控制器指令制冷机停机.
