三筒型溴化锂吸收式制冷机

2015-01-30 04:01:51 1581

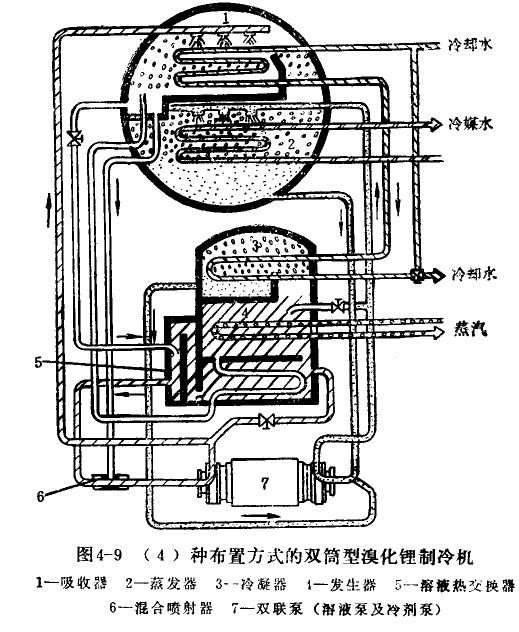

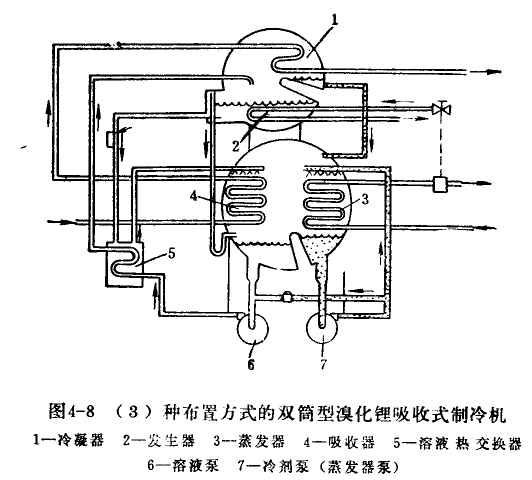

图4-3所示的三筒型溴化锂吸收式制冷机是一制冷量为35万kcal/h (407.05kW)的机组。上而并列两筒,分别为发生器与冷凝器,下筒内置有蒸发器与吸收器。为了防止溴化锂溶液液层因船舶倾斜、摇摆而进入冷凝器,发生器采用了喷淋式结构。蒸发的冷荆蒸汽顺着喷淋溶液方向通向垂直通道,经挡液板及桥管进入冷凝器。汽流在向上流动的过程中,由于重力作用进一步分离液滴。挡液作用进一步分离液滴。挡液板做成单折或双折人字形,安装在垂直通道中,以取得更好的挡液效果。蒸发器挡液板则排列在蒸发器喷淋管的上方。

为使机组在船舶倾斜、摇摆时能正常工作,发生器设有两只漏斗式液囊,浓溶液通过两只液囊底部的出液口汇总后流出。冷凝器亦设有两只漏斗式液囊,通过两根U形管分别与蒸发器连接。蒸发器水盘则具有四个出液口,分别通向蒸发器液囊。
