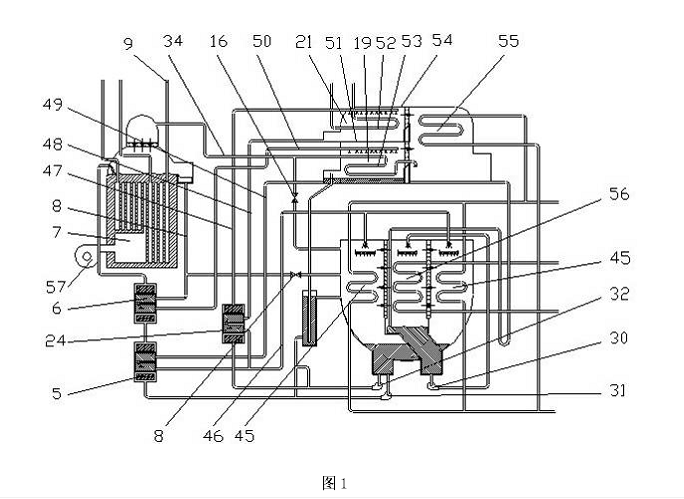

图1为以往的烟气热水补燃单双效复合型溴化锂吸收式制冷机组示意图。

图2为本发明二段式烟气热水补燃单双效复合型溴化锂吸收式制冷机组实施例1示意图。

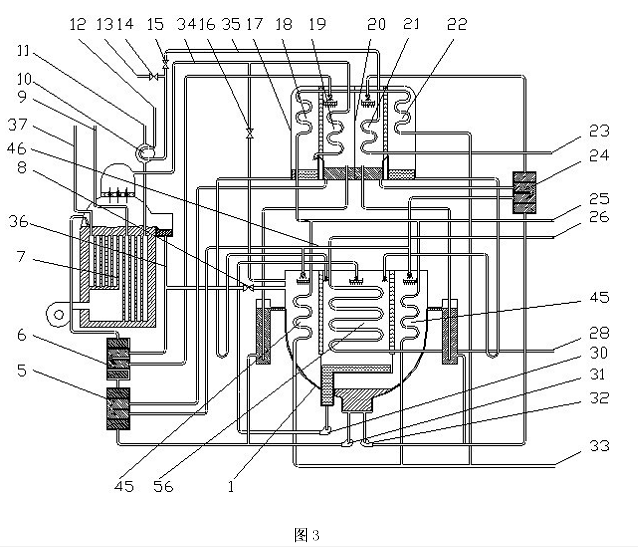

图3为本发明二段式烟气热水补燃单双效复合型溴化锂吸收式制冷机组实施例2示意图。

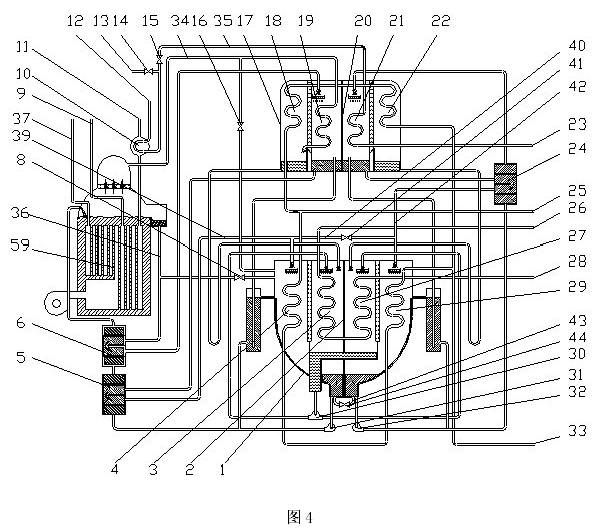

图4为本发明二段式烟气热水补燃单双效复合型溴化锂吸收式制冷机组实施例3示意图。

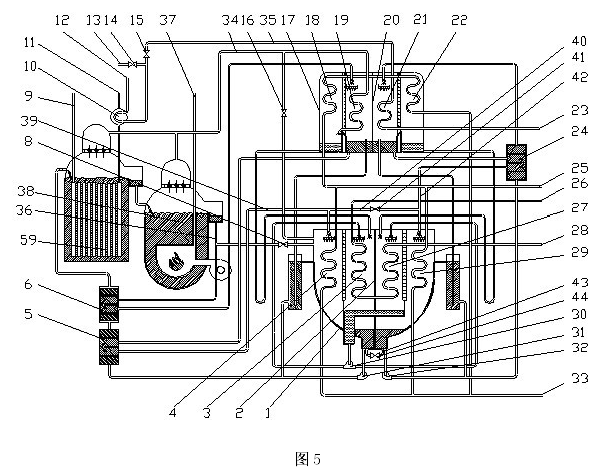

图5为本发明二段式烟气热水补燃单双效复合型溴化锂吸收式制冷机组实施例4示意图。

图中附图标记：

蒸发吸收器筒体1、蒸发吸收器分段隔板2、双效蒸发器3、双效吸收器4、低温热交换器5、高温热交换器6、烟气补燃型高压发生器7、溶液切换阀8、余热烟气进口管9、烟气换热器10、余热烟气出口管11、热水进口管12、第一热水出口管13、第一热水切换阀14、第二热水切换阀15、蒸汽切换阀16、低发冷凝器简体17、双效冷凝器18、蒸汽发生器19、低发冷凝器分段隔板20、热水发生器21、单效冷凝器22、第二热水出口管23、单效热交换器24、冷却水出口管25、冷（热）水出口管26、单效蒸发器27、冷（热）水进口管28、单效吸收器29、冷剂泵30、双效溶液泵31、单效溶液泵32、冷却水进口管33、冷剂蒸汽管34、热水联通管道35、高发出液管36、补燃烟气出口管37、直燃高压发生器38、双效吸收器进液管39、浓溶液连通管40、浓溶液截止阀41、单效吸收器进液管42、稀溶液连通管43、稀溶液截止阀44、吸收器45、吸收器进液管46、热水发生器进液管47、热水发生器出液管48、蒸汽发生器出液管49、蒸汽发生器进液管50、分隔板51、热水换热管束52、蒸汽换热管束53、筒体54、冷凝器55、蒸发器56、燃烧器57、烟汽型高压发生器59。
