螺杆式冷水机组的组成结构

2012-12-17 08:12:53 2735

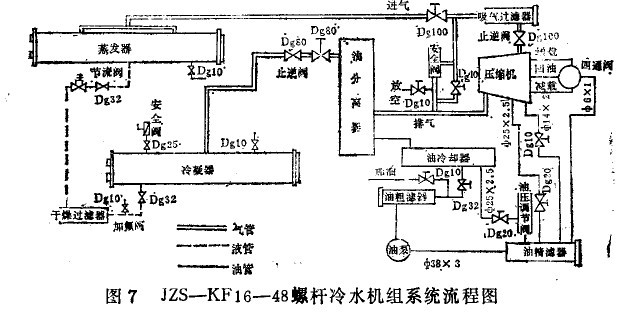

螺杆式冷水机组由螺杆冷压缩机、冷水器和蒸发器等组成。螺杆制冷压缩机为制冷量可无级调节的喷油螺杆压缩机(见图7),工质为R22。


螺杆压缩机利用装在机体内的一对相互啮合的阴、阳转子在旋转时产生周期性的容积变化,以达到吸入、压缩和排出冷媒的作用,它属于容积式压缩机。转子采用单边非对称摆线一圆弧型线,具有较高的容积效率。为了减少压缩气体从两转子间及转子与机体之间的泄漏,在压缩机运转时,向被压缩的基元容积喷射润滑油,可提高气密性、降低排气温度、降低噪音。通常排气温度不高于1 00℃。油气混合物从压缩机排到兼作储油器的油分离器中,分离效果可达99.99%以上。运转安全可靠的转子油泵,为螺杆压缩机提供润滑和喷油。


螺杆式冷水机组为进行能量调节,在螺杆的下部装有滑阀,由四通阀控制,可以从15-100%实行无级制冷量调节,并能保证压缩机处于零位起动,使启动扭矩最小。
在转子的两端装有钢衬套,由滑动轴承承受径向载荷。排气侧还装有一对单列向心推力球轴承,承受轴向载荷。在主动转子的吸气端还装有平衡活塞,以平衡轴向力,减少滚动轴承的负荷。
蒸发器为满液式,采用紫铜臂,经机械加工成多孔管,设有电磁主闺、节流阀、回油阀和视液镜。
冷凝器为卧式壳管式,采用紫铜管,经机械加工成锯齿形翅片管,设有出液阀、放空阀、安全阔和视液镜。蒸发器和冷凝器的长径比较大,发挥了水平管放热系数好的优点,同时减少了水侧的阻力损失。


以上设备组装成 螺杆式冷水机组整体,其优点是:机组结构紧凑、体积小、重量轻;运行平稳可靠、操作方便;排气温度低,一般不超过100℃;可在较高压缩比的工况下运行,单级运行时,蒸发温度可达-40℃;对湿行程不敏感,湿蒸汽或少量液体进入机内,没有液击的危险,但不允许长期带液工作;制冷量可在15% -IOO呖范围内进行无级调节,当滑阀处于零位时,减荷启动;机组易损件少,运行周期长,可以多工质使用。
